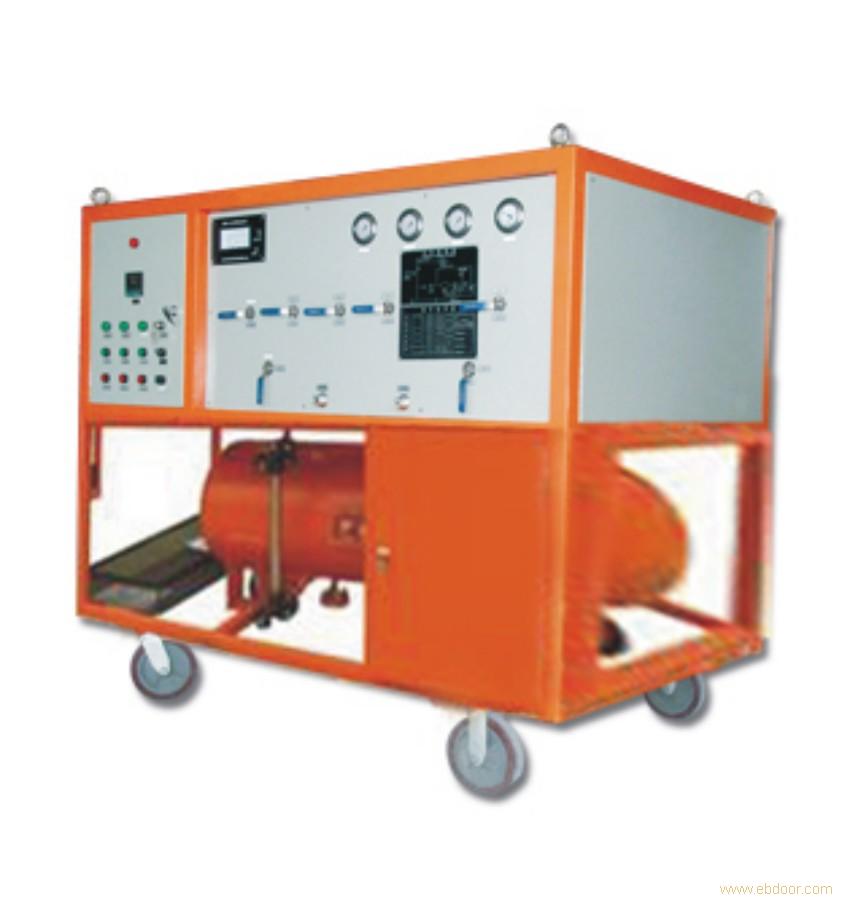

V470型智能回收处理系统

1概述

OM V470型SF6气体充气回收车是专为中国电力行业、开关制造企业设计制造，采用国际先进的SF6气体回收技术，系统无油回收、结构紧凑、大容量、全功能高端SF6回收装置。

核心部件SF6压缩机采用瑞士百年无油压缩机制造厂原装进口SF6气体专用无油压缩机，保证气体回收的质量，从而极大的减少处理和过滤成本。整个装置包括：SF6无油压缩机、真空压缩机、真空泵、数字式真空表、电磁真空装置、低温装置、再生式过滤干燥器、高耐压电磁阀、仪器仪表、安全控制器、超温声光报警，主要核心部件均由世界公司进口。

2特点

n  集回收、冷凝液化、抽真空、充气、干燥、过滤净化、直接回收到储液罐或钢瓶、储液罐到钢瓶传输的七大功能。

n  创新中压冷凝原理设计，安全、快速无油回收SF6气体，获实用新型专利和外观专利。

n  独特设计冷凝蒸发器，能高效、快速液化气体。

n  10.4寸彩色液晶触摸屏带自动程序控制电控系统，实时动态显示系统运行状态。

n  正压回收：瑞士原装进口SF6气体专用无油压缩机。

n  负压回收：日本原装有真空压缩机

n  真空泵：德国原装双极旋片式真空泵

n  净化系统：美国原装进口干燥/过滤器和“金”牌过滤器芯

n  电气控制系统：日本原装PLC编程控制器、工控机

n  制冷系统：法国原装进口制冷压缩机

n  管路开断系统：德国原装进口高耐压电磁阀

n  真空检测：德国原装进口测量装置

n  储液系统：获得国家锅炉压力容器安全监察中心认证

 3配置

n  V470智能回收处理系统

n  5m高压输送管（液态输送）

n  5m低压输送管（气态输送）

n  中文说明书

n  出厂检验报告等用户资料

4适用范围

本系统面向SF6气体回收和处理的高端应用,是迄今为止国内乃至国际上功能最为齐全、最为先进、智能的SF6气体综合应用平台，具有欧脉独有专利技术的多级过滤技术，适用于任何场合的应用。

5功能

n  回收：

    通过启动高精度真空泵和电磁真空装置等电气的控制部件后，将电气设备内的SF6气体抽取出来。

n  净化：

    内置全套的净化装置，具有风冷凝器、过滤净化、加热干燥装置等自动化的能动仪器，通过逆止阀形式转换接口连接SF6电气设备，将提取出来的气体经过多次加热干燥、过滤分离将SF6气体净化。

n  抽真空：

    对SF6开关本体内的剩余空气通过电磁真空装置和驱动装置等，启动压力回差，把本体内剩余的气体抽取出来，使SF6电气本体内形成一定量的真空要求。

n  充气：

    通过启动装置内无油压缩机和驱动装置等，给SF6电气设备内补充一定量的气体，充气的容量可自行设置。

n  液化：

    将抽取出来的SF6气体经过净化过程后，通过高压将气体装化为液态，储存在回收装置气罐内。

n  转移：

    设备可以对储存在气罐内的气体长期保存，回收装置运输方便，采用4个充气重型轮胎，可以将回收净化后的气体进行转移等处理。

6指标

n  真空表：7段LED显示5×10^-4 -1000mbar

n  SF6无油压缩机：排气量：15m3/h；排气压力50bar

n  无油真空压缩机：15m3/h，极限真空<5pa

n  真空泵（原装进口双极旋片真空泵）：60 m3/h，极限真空0.3pa

n  德国原装进口分子筛过滤器、再生式干燥过滤器<2um，滤芯可更换

n  电磁阀：德国原装进口轴流式电磁阀

n  控制系统：应用进口PLC程序控制，操作系统采用触摸屏。

n  回收气体速度(20℃ )将设备容积为1m3气压为0.7MPa的六氟化硫气体回收到容积，储气量600kg。

n  充气速度对初压低于133Pa的1m3容器充SF6气体至0.7MPa时充气时间不超过0.2h（20℃）

n  抽真空：对容积为1m3初压为0.1Mpa的容器抽真空至133pa速度为1m3、0.5m3

n  装置系统真空10pa

n  过滤系统：气体湿度应低于80ul/L，油分控制10ug/g，尘埃控制粒径2um

n  装置气体年泄漏量：小于1%

n  噪声：不大于75dB(A)

n  储罐容积： 300 L/600L（液态存储,储液罐可选）

7服务

n  售后跟踪服务

n  提供现场培训指导，开展现场演示操作。

n  提供详尽的中文说明书和用户指导。

n  一年免费保修，终身备品支持和维护。

n  用户档案信息化管理，客服部每半年度回访与跟踪服务。

n  热线电话365天全天候解答用户的咨询。
